矩形挡板风门
分享到:
矩形挡板风门
产品详情


用途: 挡板风门装置包括调节挡板和关闭挡板两大类,是火力发电厂的主要辅机设备之一,用于锅炉烟风管道中开启、调节和关闭管道,在电厂正常生产的情况下,为检修部分管道或某些设备,用挡板风门来改变烟风流动大小或路线,保证检修工作的安全顺利进行。挡板风门配有电动装置,可供手动,现场电动和远程电动。同时挡板风门装置也可用于石油、化工、冶金等企业的气体输运管道中。

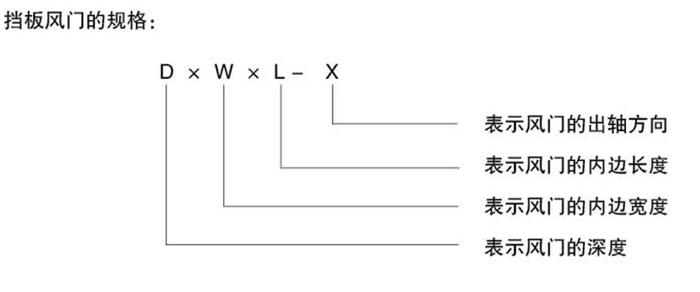

挡板风门的主要参数包括:模数、单位模数的叶片数、启闭时间、启闭角度等

结构简介: 挡板风门装置包括风门和电动装置两部分。风门系采用国外新型结构,如下图所示,主要部分包括叶片1、前轴承;2、密封装置;3、框架;4、边密封板;5、端密封板;6、后轴承装置;7、连杆机构;8、电动装置等等。框架挡板釆用钢板冲压成形,焊接组装结构,轴承具有自润滑及调心性能,密封板使用薄合金钢板冷弯成形,各挡板之间采用平行多杆机构连接,使风门各叶片的开启和关闭动作能同步,具有体积小,重量轻,转动灵活等特点。特别在大型机组中优点更突出,它给电厂的布置及支撑设计等工作带来了很多方便。挡板风门在大截面烟风管道中,也可釆用多模数并联结构,并按单一模数分别驱动。
